“智改數(shu)轉”做(zuo)法之一
海(hai)獅引進的(de)智能焊接機器人和全自動(dong)靜電噴涂(tu)流水線(xian)是公(gong)司“智改(gai)數轉”的(de)兩大陣地。
海獅智(zhi)(zhi)(zhi)能(neng)焊(han)(han)接(jie)車間是(shi)江蘇(su)省示范(fan)智(zhi)(zhi)(zhi)能(neng)車間，主要設備(bei)有RGV智(zhi)(zhi)(zhi)能(neng)焊(han)(han)接(jie)工作(zuo)站(zhan)、環縫(feng)焊(han)(han)接(jie)工作(zuo)站(zhan)、人工智(zhi)(zhi)(zhi)能(neng)焊(han)(han)接(jie)工作(zuo)站(zhan)、等離(li)子焊(han)(han)機(ji)和(he)若干監測設備(bei)。生產(chan)設備(bei)的智(zhi)(zhi)(zhi)能(neng)化比例(li)為93%，設備(bei)及自動化控制水平(ping)達到國(guo)際先(xian)進水平(ping)。

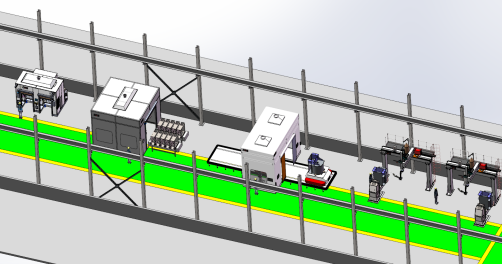

圖1 智能(neng)車間工(gong)藝布局(ju)圖

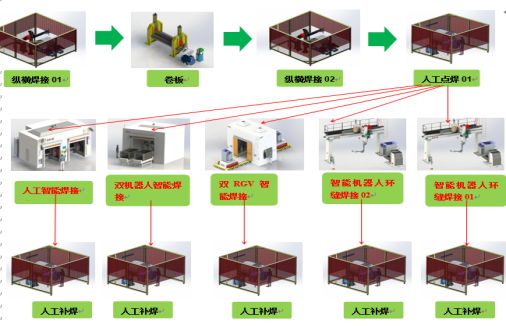

圖(tu)2 智能車間工藝流程圖(tu)
海獅(shi)智(zhi)能焊接車間工業互聯(lian)網(wang)(wang)主要包括生(sheng)(sheng)產(chan)管理網(wang)(wang)絡(luo)(luo)、自動控(kong)制網(wang)(wang)絡(luo)(luo)、工業電視監控(kong)網(wang)(wang)絡(luo)(luo)和無線(xian)對(dui)講通(tong)信(xin)網(wang)(wang)絡(luo)(luo)，通(tong)過(guo)上述網(wang)(wang)絡(luo)(luo)的互聯(lian)互通(tong)，實(shi)現整個(ge)生(sheng)(sheng)產(chan)過(guo)程(cheng)中，信(xin)息溝(gou)通(tong)及時、高(gao)效(xiao)(xiao)，提高(gao)整個(ge)車間生(sheng)(sheng)產(chan)效(xiao)(xiao)率。
自動化控(kong)制(zhi)(zhi)系(xi)統包括基礎自動化控(kong)制(zhi)(zhi)系(xi)統、過程控(kong)制(zhi)(zhi)計算機(ji)(ji)系(xi)統，按(an)照(zhao)一(yi)(yi)體(ti)化方式設計。自動化儀表過程監(jian)(jian)控(kong)由儀電一(yi)(yi)體(ti)的基礎自動化控(kong)制(zhi)(zhi)系(xi)統完成(cheng)，系(xi)統過程監(jian)(jian)視、過程參數設定(ding)、調整和(he)(he)報警確(que)認等均通(tong)過觸摸屏完成(cheng)。同時(shi)(shi)在生(sheng)產線上關(guan)鍵設備區域安(an)裝(zhuang)了數字監(jian)(jian)控(kong)攝像頭(tou)，監(jian)(jian)控(kong)信號(hao)通(tong)過生(sheng)產管理(li)網絡專用網段(duan)分兩路(lu)傳(chuan)送(song)。第一(yi)(yi)路(lu)傳(chuan)送(song)至各(ge)操(cao)作(zuo)室，便于操(cao)作(zuo)人員或(huo)管理(li)人員能夠實時(shi)(shi)、直(zhi)觀(guan)地(di)觀(guan)察(cha)到各(ge)部位和(he)(he)生(sheng)產線情(qing)況，及(ji)時(shi)(shi)發現和(he)(he)處理(li)生(sheng)產過程中遇到的問題；第二路(lu)傳(chuan)送(song)至網絡硬盤錄(lu)像機(ji)(ji)，便于實時(shi)(shi)保(bao)存和(he)(he)檢索錄(lu)像。
海獅智(zhi)能涂(tu)裝(zhuang)車(che)間是(shi)蘇州市示范(fan)智(zhi)能車(che)間，主要設備為靜電噴(pen)涂(tu)生產線(xian)和除塵設備。其(qi)中(zhong)靜電噴(pen)涂(tu)線(xian)由(you)自(zi)動(dong)噴(pen)房、預熱烘干室、固化室、積放(fang)輸送(song)機、懸掛輸送(song)機等幾部(bu)(bu)分(fen)構(gou)成(cheng)，其(qi)核心(xin)部(bu)(bu)件自(zi)動(dong)噴(pen)房可識別(bie)出工(gong)件的大小(xiao)和形狀自(zi)動(dong)給(gei)出噴(pen)涂(tu)工(gong)藝(yi)參數(shu)，由(you)輸送(song)機實現工(gong)件在不同(tong)工(gong)位中(zhong)的流轉。
噴涂車(che)間設(she)(she)(she)備(bei)(bei)通過(guo)工業網絡通信模塊，以MODBUBUS TCP協議實(shi)現設(she)(she)(she)備(bei)(bei)間通信，實(shi)現車(che)間所有(you)自動(dong)化設(she)(she)(she)備(bei)(bei)聯網管理。海(hai)獅靜電噴涂生(sheng)(sheng)產(chan)線為有(you)效地(di)控(kong)制整(zheng)(zheng)個生(sheng)(sheng)產(chan)過(guo)程(cheng)，根據(ju)生(sheng)(sheng)產(chan)工藝(yi)連貫(guan)性、分(fen)(fen)布(bu)位置(zhi)(zhi)及控(kong)制要求，對(dui)控(kong)制系(xi)(xi)(xi)(xi)統分(fen)(fen)區(qu)域(yu)、分(fen)(fen)級進行(xing)配置(zhi)(zhi)，采用工業以太(tai)網技(ji)術(shu)，構成生(sheng)(sheng)產(chan)工藝(yi)對(dui)象的自動(dong)化控(kong)制系(xi)(xi)(xi)(xi)統的分(fen)(fen)級結(jie)構。系(xi)(xi)(xi)(xi)統設(she)(she)(she)置(zhi)(zhi)兩級操作模式，分(fen)(fen)別(bie)在(zai)設(she)(she)(she)備(bei)(bei)和操作室，可(ke)對(dui)系(xi)(xi)(xi)(xi)統的運行(xing)過(guo)程(cheng)進行(xing)監(jian)控(kong)、參(can)數設(she)(she)(she)定、調(diao)整(zheng)(zheng)和報警確(que)認。

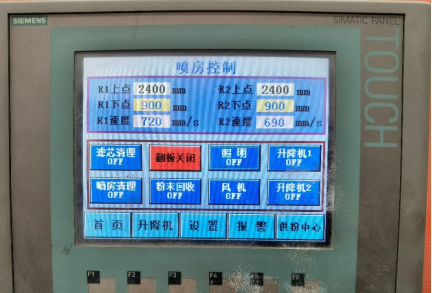

圖3 噴房(fang)控制界面

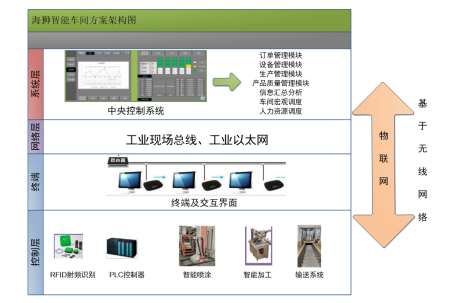

圖4 無線網(wang)絡(luo)架(jia)構
建設成效
通過智能化(hua)(hua)改(gai)造，進一步優(you)化(hua)(hua)產(chan)(chan)(chan)品生(sheng)產(chan)(chan)(chan)加(jia)(jia)工(gong)工(gong)藝(yi)，促(cu)進產(chan)(chan)(chan)品升(sheng)級，提(ti)升(sheng)產(chan)(chan)(chan)品品質(zhi)，增加(jia)(jia)車間(jian)產(chan)(chan)(chan)能，改(gai)善車間(jian)生(sheng)產(chan)(chan)(chan)環境，車間(jian)操作人(ren)員減少了32人(ren)，產(chan)(chan)(chan)值(zhi)增長了19.6%，能耗降低了11%。同(tong)時，通過對危險(xian)源實(shi)時監控，車間(jian)安全生(sheng)產(chan)(chan)(chan)水(shui)(shui)平(ping)(ping)得(de)到極大(da)提(ti)升(sheng)，近兩年未(wei)發生(sheng)輕傷及以上(shang)事故。車間(jian)整體生(sheng)產(chan)(chan)(chan)技經指標(biao)、智能化(hua)(hua)水(shui)(shui)平(ping)(ping)達到制造行業國內領先水(shui)(shui)平(ping)(ping)。
